A calculadora de concreto para laje treliçadas ajuda você a planejar projetos de construção de forma rápida e precisa. Basta inserir o comprimento, a largura e a espessura da laje, bem como o modelo desejado (como TR 12 + 5). O resultado mostra quantos metros cúbicos de concreto serão necessários para a concretagem. Isso ajuda a evitar excesso ou falta de material, tornando o trabalho mais eficiente e econômico.

O Que É uma Laje Treliçada

Uma laje treliçada é um tipo de laje pré-moldada amplamente utilizada em construções residenciais e comerciais. Ela consiste em vigas treliçadas reforçadas com aço e blocos de enchimento, que podem ser de cerâmica ou EPS. Uma camada de concreto com cerca de cinco centímetros de espessura, chamada de camada de acabamento, é aplicada sobre essa estrutura. O resultado é um piso leve, resistente e fácil de montar, ideal para diversos tipos de construção.

Entendendo a Estrutura da Laje

A estrutura de uma laje treliçada é formada por nervuras longitudinais criadas por vigas treliçadas, que são apoiadas por travessas e pilares. Entre essas nervuras, são colocados blocos de enchimento, que ajudam a economizar concreto sem comprometer a resistência.

Após a montagem, uma fina camada de concreto é espalhada sobre a área, unindo todas as partes e formando uma superfície plana. Esse sistema garante boa distribuição de carga e estabilidade estrutural.

Principais Componentes da Laje Treliçada

• Vigas Treliçadas: São pequenas vigas pré-moldadas com reforço de aço em formato de treliça. Elas sustentam a laje e formam as nervuras que suportam as cargas.
• Blocos de Preenchimento: São peças de cerâmica ou EPS colocadas entre as vigas treliçadas. Não possuem função estrutural, mas servem para preencher o espaço e tornar a laje mais leve.
• Camada de Concreto: É a camada de concreto vertida sobre as vigas treliçadas e os blocos. Geralmente tem cerca de cinco centímetros de espessura e une todas as partes, tornando a laje uma peça única.
• Malha de Aço ou Reforço: É uma malha de aço colocada sobre os blocos antes da concretagem. Ela reforça a resistência da laje e ajuda a distribuir o peso.
• Vigas e Pilares: São os elementos de concreto que sustentam as vigas treliçadas e garantem suporte e firmeza à estrutura.

Diferença Entre Laje Treliçada e Laje Comum

Quando Usar Laje Treliçada na Construção

Trussed slabs are highly recommended for those seeking practicality, economy, and speed in construction. Since the joists and blocks come pre-assembled, assembly is simple and construction time is reduced. This type of slab is widely used in residences, medium-sized buildings, and flat roofs.

It is ideal for projects where the goal is to reduce concrete consumption, decrease the weight of the structure, and maintain good performance. It is also a good option in projects with low ceilings, as it allows keeping the total height of the slab within smaller limits.

Before choosing the type of slab, it is important to consult with an engineer to verify if the trussed system is the most suitable for your project. They can confirm if the structure meets the loads and site conditions, ensuring safety and efficiency in the final result.

Como Funciona o Cálculo do Volume de Concreto

Fórmula Utilizada no Cálculo

A base do cálculo é sempre a mesma. Primeiro, a calculadora de concreto para laje encontra a área da laje e, em seguida, transforma essa área em volume usando a espessura total.

A fórmula geral é esta:

Volume = comprimento × largura × espessura total da laje

Para ficar mais claro, pense da seguinte forma:

Você tem três informações principais:

• Comprimento da laje
• Largura da laje
• Espessura total da laje, em metros

Primeiro, o comprimento multiplicado pela largura resulta na área da laje em metros quadrados.

Em seguida, essa área é multiplicada pela espessura total, e é assim que se chega ao volume em metros cúbicos.

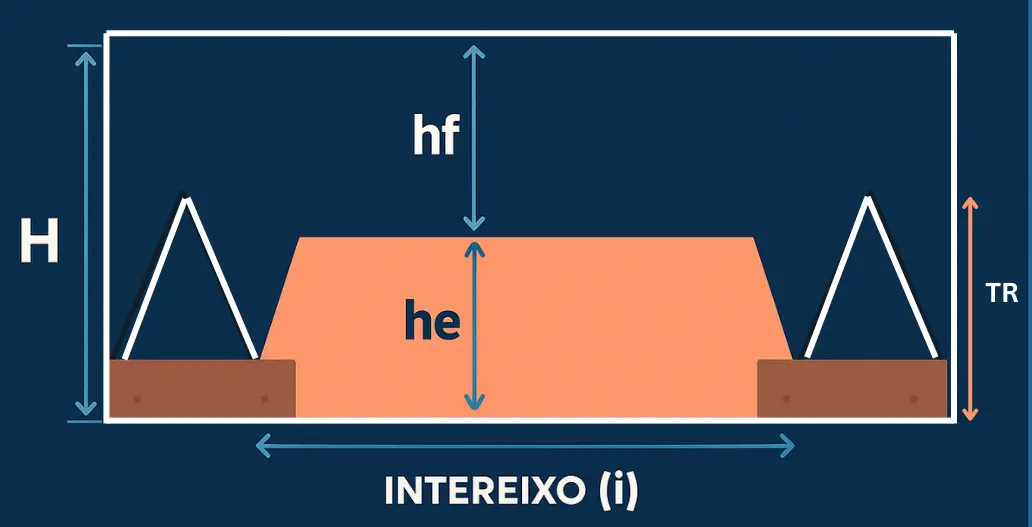

A espessura total considerada no cálculo não se refere apenas à camada de concreto. Ela inclui dois fatores:

• Altura do bloco de enchimento (he)
• Espessura da camada de concreto (hf)

A soma dessas duas medidas representa a espessura total da laje.

H = he + hf

Resumindo, a calculadora:

• Calcula a área
• Considera a espessura total
• Multiplica para chegar ao volume bruto

Até aqui, é como se a laje fosse maciça, sem blocos. Mas a laje treliçada possui blocos de enchimento, então um ajuste ainda é necessário.

Como o Consumo por Metro Quadrado é Definido

Agora vem a parte que deixa o laje treliçada calculo mais preciso.

Na laje treliçada, parte do núcleo é ocupada pelos blocos, o que economiza concreto. Portanto, se você usasse apenas a fórmula bruta, acabaria calculando concreto em excesso.

Para resolver isso, o fabricante da laje define um consumo de concreto por metro quadrado para cada modelo. Este laje treliçada calculo já considera:

• O espaço ocupado pelos blocos
• A altura real das nervuras
• A camada de concreto
• Pequenas perdas e margens de segurança

Este consumo aparece em números como:

• 0,076 m³ de concreto por metro quadrado
• 0,10 m³ de concreto por metro quadrado

A calculadora de concreto para laje utiliza este valor de consumo e realiza um cálculo muito simples:

Volume de concreto = área da laje × consumo por metro quadrado

Em outras palavras, em vez de você ter que pensar em blocos, nervuras e camada de concreto, a calculadora concreto laje utiliza um número pronto e confiável, calculado pelo fabricante.

Relação Entre Comprimento, Largura e Espessura

Agora vamos conectar tudo claramente.

O comprimento e a largura indicam a área da laje.

Se a laje tem 4 metros de comprimento e 3 metros de largura, a área é:
4 × 3 = 12 m²

A espessura total da laje indica a sua altura.

Por exemplo, uma laje com blocos e uma camada de acabamento pode ter uma altura total de 0,11 m.

Se não houvesse blocos, o volume seria simplesmente:
Área em m² vezes a espessura total em m.

Mas como a laje treliçada possui vazios, o cálculo utiliza o consumo por metro quadrado, que já elimina o excesso de volume que seria ocupado pelo concreto.

Portanto, a calculadora segue este raciocínio:

• Primeiro, calcula a área com base no comprimento e na largura.
• Em seguida, aplica o consumo por metro quadrado desse modelo.
• Só então exibe o volume final em metros cúbicos.

Uma ideia simples:
“se você dobrar o comprimento, dobrar a largura ou usar um modelo com maior espessura, o volume de concreto também aumentará”.

Como o Modelo da Laje Afeta o Resultado

Cada modelo de laje treliçada tem uma altura diferente.

Quando você vê algo como TR 12 + 5 ou TR 16 + 8, isso indica a altura do bloco e a espessura da laje. Resumindo:

• Modelos mais baixos usam menos concreto
• Modelos mais altos usam mais concreto

Por exemplo, considere dois modelos.

1. TR 12 + 5

• Altura total menor
• Consumo de concreto menor por metro quadrado

2. TR 16 + 8

• Altura total maior
• Consumo de concreto maior por metro quadrado

A calculadora faz o seguinte:

• Ao escolher o modelo TR 12 + 5, ela usa o consumo correspondente a esse modelo.
• Ao escolher o modelo TR 16 + 8, ela altera o consumo e passa a usar o valor maior.

Portanto, mesmo que você altere apenas o modelo da laje e mantenha o mesmo comprimento e largura, o volume de concreto mostrado na calculadora concreto laje já muda, porque a espessura e o consumo também mudam.

Exemplo Prático de Cálculo

Exemplo com Laje TR 12 + 5

Imagine a seguinte situação:

• Comprimento: 4 m
• Largura: 3 m

Primeiro, a calculadora encontra a área:

Área = 4 × 3
Área = 12 m²

Em seguida, calcula o consumo médio do modelo TR 12 + 5.

Suponha que o fabricante indique:

Consumo = 0,076 m³ de concreto por m²

Então, a calculadora aplica a seguinte fórmula para calcular o volume de concreto:

Volume de concreto = área × consumo

Volume de concreto = 12 × 0,076
Volume de concreto = 0,91 m³

Este é o número que você verá como resultado.

Exemplo com Laje TR 16 + 8

Agora, considere uma laje maior, com um modelo diferente.

• Comprimento: 5 m
• Largura: 6 m

A calculadora concreto laje começa com a área:

Área = 5 × 6
Área = 30 m²

Para o modelo TR 16 + 8, o consumo é maior.

Suponha que o consumo seja:

Consumo = 0,10 m³ de concreto por m²

O cálculo é o seguinte:

Volume de concreto = área × consumo

Volume de concreto = 30 × 0,10
Volume de concreto = 3,0 m³

Dessa forma, você entende claramente por que uma laje maior e mais alta precisa de muito mais concreto.

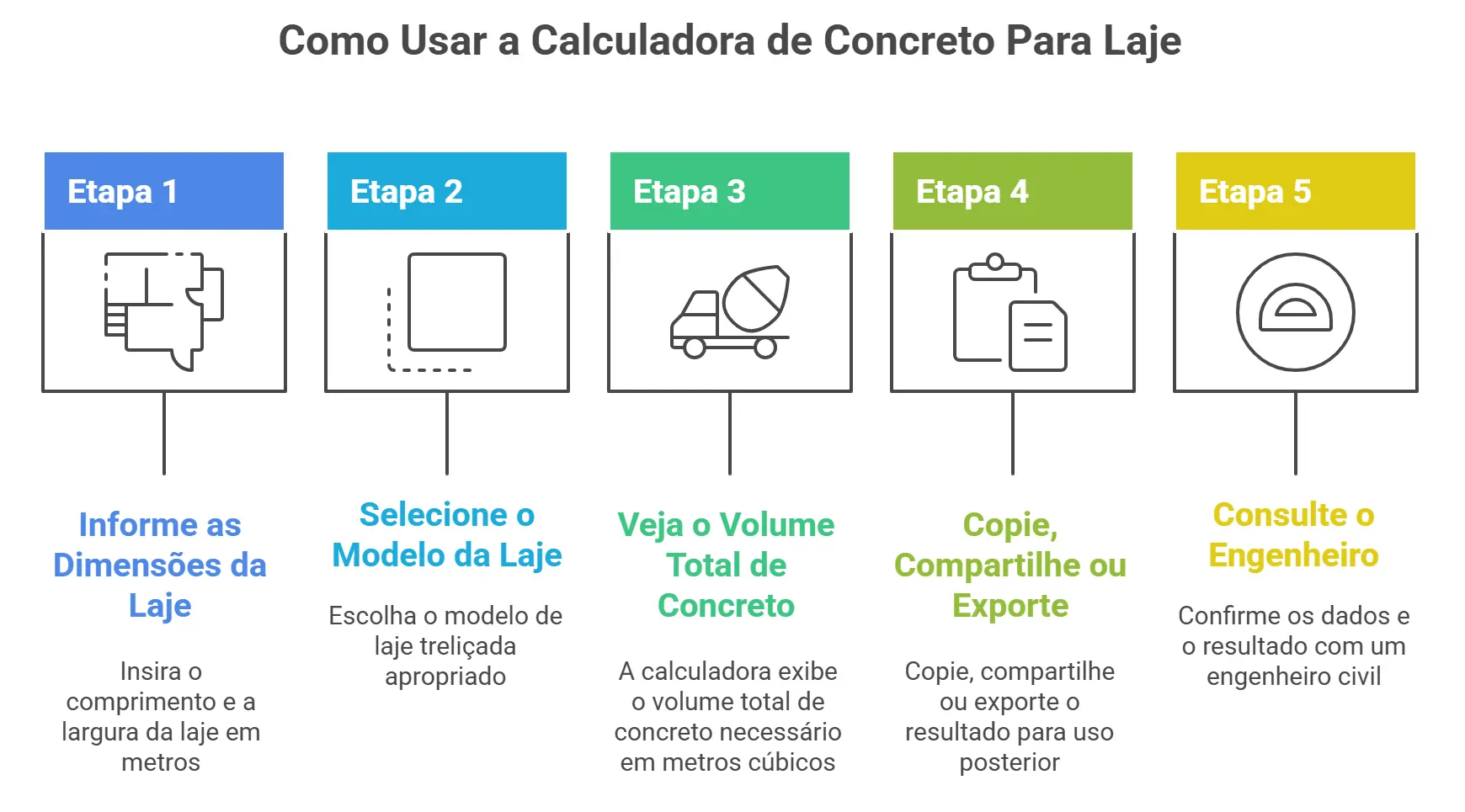

Como Usar a Calculadora Passo a Passo

Aqui está um guia passo a passo sobre como usar esta calculadora de concreto para lajes.

Etapa 1 - Informe o Comprimento e a Largura da Laje

Insira o comprimento e a largura da laje em metros. Esses valores definem a área total em metros quadrados.

Etapa 2 - Escolha o Modelo da Laje Treliçada

Selecione o modelo de laje, como TR 12 + 5 ou TR 16 + 8. Cada modelo tem um consumo de concreto diferente.

Etapa 3 - Veja o Resultado do Volume Total de Concreto

A calculadora mostrará automaticamente o volume total de concreto necessário em metros cúbicos, já considerando o modelo escolhido.

Etapa 4 - Copie, Compartilhe ou Exporte o Resultado

Após obter o resultado, você pode copiar o valor, compartilhá-lo ou exportá-lo para planilhas, relatórios ou orçamentos.

Etapa 5 - Consulte o Engenheiro para Confirmar os Dados

Antes de finalizar o cálculo, confirme as informações com o engenheiro civil responsável pelo projeto. Ele poderá validar o resultado e aplicar margens de segurança, se necessário.

Modelos e Consumos Médios de Concreto

Tabela de Modelos Mais Utilizados

Abaixo estão alguns dos modelos mais comuns e seus consumos médios de concreto. Esses valores mostram quanto concreto é usado por metro quadrado, dependendo do tipo de laje escolhida.

Consumo Típico por Tipo de Laje

Geralmente, uma laje treliçada consome entre 0,066 e 0,097 m³/m², dependendo do modelo.

Para comparação:

• Uma laje maciça (de 10 a 15 cm de espessura) utiliza de 0,10 a 0,15 m³/m².
• Uma laje nervurada fica entre esses valores.

Isso significa que a laje treliçada é a opção mais leve e econômica em termos de consumo de concreto, sem perda de resistência.

Diferença Entre TR 12 + 5, TR 16 + 8 e Outros Modelos

O modelo TR 12 + 5 possui vigas de 12 cm e um revestimento de concreto de 5 cm, resultando em uma altura total aproximada de 17 cm. Seu consumo médio é de 0,076 m³/m², tornando-o um dos modelos mais utilizados em construções residenciais e comerciais devido ao seu equilíbrio entre resistência e economia.

O modelo TR 16 + 8 possui vigas de 16 cm e um revestimento de 8 cm, com uma altura total de aproximadamente 24 cm. O consumo médio é de 0,10 m³/m², ideal para estruturas que necessitam suportar cargas mais pesadas ou vãos maiores.

Outros modelos seguem o mesmo princípio: quanto maior a altura total da laje (soma das alturas das vigas e do revestimento), maior o volume de concreto necessário. Modelos mais altos oferecem maior resistência, mas também aumentam o consumo e o custo da concretagem.

Como os Fabricantes Definem o Consumo Padrão

O consumo padrão é definido com base na área efetivamente concretada, que corresponde ao volume das nervuras mais o revestimento de concreto. Os fabricantes também incluem uma pequena margem de segurança para cobrir perdas naturais e a absorção do concreto pelos blocos. Cada modelo possui um valor oficial, como 76 L/m² para TR 12 + 5, e a calculadora concreto laje utiliza exatamente esses valores para garantir a precisão do resultado.

Dicas e Boas Práticas na Execução

Espessura Ideal da Capa de Concreto

A camada de concreto deve ter pelo menos 5 cm de espessura para proteger a armadura e reforçar a resistência da laje.

Cuidados Durante a Concretagem

Utilize concreto com boa fluidez e vibre bem para eliminar vazios. Sempre que possível, utilize um caminhão betoneira com bomba para garantir uma aplicação uniforme.

Como Evitar Desperdício de Material

Meça com precisão as dimensões da laje antes de calcular. Planeje o volume de concreto com base no resultado da calculadora e adicione apenas uma pequena margem de segurança de cerca de 5%.

Verificação de Nivelamento e Apoio

As vigas devem estar niveladas e com pelo menos 5 cm de apoio sobre as vigas principais. Essa verificação evita fissuras e garante a estabilidade.

Escolha Correta do Tipo de Concreto

O concreto pré-misturado é a melhor opção, pois possui dosagem precisa e gera menos desperdício. Para pequenas áreas, o concreto dosado na obra pode ser utilizado, desde que a dosagem (como 1:2:3) seja seguida corretamente.

Concreto Usinado vs Concreto Misturado na Obra

O concreto pré-misturado oferece qualidade uniforme e é ideal para grandes lajes. O concreto misturado no local pode ser usado em áreas menores, mas exige mais controle e geralmente gera mais resíduos.

Resistência Mínima Recomendada (MPa)

Para lajes residenciais leves, utilize concreto com resistência mínima de 25 MPa. Para lajes que suportam cargas mais pesadas, utilize 30 MPa ou mais. Isso garante durabilidade e segurança na estrutura.

Exemplos e Casos de Uso

A calculadora de volume de concreto pode ser usada em diversos tipos de construção. Abaixo, três exemplos práticos mostram como aplicar o cálculo de forma simples e direta.

Cálculo Para Uma Laje Residencial

Imagine uma casa com uma laje que abrange a sala de estar e os quartos. As dimensões dessa laje são:

• Comprimento: 4 metros
• Largura: 5 metros

Para encontrar a área total, utilizamos a seguinte fórmula:

Área = Comprimento × Largura

Cálculo:
4 × 5 = 20 m²

Agora, aplicamos a fórmula para encontrar o volume de concreto:

Volume = Área × Consumo Médio

O modelo escolhido é o TR 12 + 5, que consome em média 0,076 m³/m².

Assim, o volume é:
20 × 0,076 = 1,52 m³ de concreto

Se a casa tiver duas lajes do mesmo tamanho, o cálculo será o seguinte:

1,52 × 2 = 3,04 m³ de concreto

Este valor é ideal para o planejamento da quantidade de concreto a ser comprada, evitando tanto o excesso quanto a falta de material.

Cálculo Para Um Galpão Industrial

Considere agora um armazém com uma laje muito maior. As dimensões são:

• Comprimento: 10 metros
• Largura: 12 metros

Primeiro, calculamos a área.

Área = Comprimento × Largura

Área = 10 × 12 = 120 m²

Em seguida, encontramos o volume aplicando o consumo médio do modelo TR 20 + 5, que é de 0,097 m³/m².

Volume = Área × Consumo Médio

Volume = 120 × 0,097 = 11,64 m³ de concreto

Como esse tipo de laje exige maior resistência, o engenheiro pode recomendar arredondar o volume para 12,5 m³, garantindo uma pequena margem de segurança.

Cálculo Para Pequenas Reformas

Em reformas, o processo é o mesmo, apenas com medidas menores.

• Comprimento: 3 metros
• Largura: 4 metros

Agora vamos calcular a área.

Área = Comprimento × Largura

3 × 4 = 12 m²

Usando o modelo TR 12 + 5, com um consumo médio de 0,076 m³/m², o volume é:

Volume = Área × Consumo Médio

Volume = 12 × 0,076 = 0,91 m³ de concreto

Este volume é suficiente para uma pequena laje e ajuda o pedreiro ou engenheiro a comprar exatamente o que é necessário, sem sobras ou desperdício.
